GN30型户内隔离开关

浏览次数:2363      发布时间:1970-01-01 08:00:00



产品介绍




◎概述

N30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关,主要 结构是在三相共底架上,下两个平面上,固定两组绉缘子及触头,通过旋转触刀,从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式,可满足不同电力系统的需要,本产品设计贤能背 占用空间小 绝缘能力强。易于安装调整,其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求,适用于额定电压12千伏交流50Hz及以下户内电力系统中,作为在有电压无负载情况下,分合电路之用。可与高压开关柜配套使用,也可单独使用。

◎使用环境条件
海拔高度不超过1000m;
周围空气温度;上限+40℃;下限-10℃;
相对湿度;日平均值不大于95%,月平均最大于90%;
地霸烈度不超过8度;
无严重粉尘 化学腐蚀性和爆炸性物质的场所;
无经常性剧烈振动的场所在地。
◎型号及其含义



◎主要技术参数

产品型号规格
参数
项目
GN30-12/400-12.5
GN30-12/630-20
GN30-12/1000-31.5
GN30-12/1250-31.5
GN30-12D/400-12.5
GN30-12D/630-20
GN30-12D/1000-31.5
GN30-12D/1250-31.5
额定电压(KV)

12


最高电压(KV)

12.7


额定电流(KA)
400
630
1000
1250
热稳定电流(KA)
12.5
20

31.5
热稳定时间(S)



4
动稳定电流(KA)
31.5
50

80

额定绝
缘水平
雷电冲击电压(KV)

相间 相地75 断口85


1min 工频耐压(KV)

相间 相地42 断口48

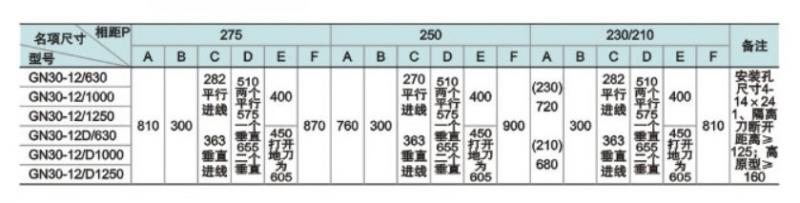

◎外形安装尺寸
