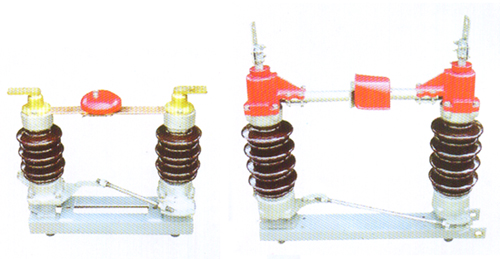

GW4-12,35型户外隔离开关
浏览次数：4597 发布时间：1970-01-01 08:00:00
1、概述
GW4-10 15 35/630-2000A型圆棒式隔离系列开关带避雷器、硅橡胶，是我厂针对原GW4开关存在的一系列问题，按现行的国家标准和国际标准改型设计而成的一种新型开关。开关本身带有接地闸刀（专利号：86208985）能有效防止“带电挂地线和带地线合闸”等误操作，操作人员也不必再另接地线。该产品其电气性能和机械性能优良，是现行10-35KV级户外开关的更新产品。
2、适用范围
开关用于三线交流50Hz电路，供有电压无负荷时分合电路之用。其基本使用条件如下：
（1）海拔高度不超过3000m，环境温度不低于-40℃不高于+40℃。
（2）风速不大于35mm/S，地震烈度不超过8度。
（3）适应于大城市、工矿附近等污秽地区。
（4）不适应于有燃烧和爆炸危险、有剧烈震动和冲动、有严重腐蚀金属和绝缘材料的化学物质的场所。
二、技术数据
|
型号
|
额定电压（千伏）
|
额定电流（A）
|
极限通过电流峰（KA）
|
5秒稳定电流（KA）
|
|
GW4-10带（W） |
10 |
220A
|
10
|
5
|
|
400A
|
20
|
10
|
||
|
600A
|
50
|
14
|
||
|
1000A
|
80
|
21.5
|
||
|
1600A
|
90
|
25
|
||
|
GW4-15
|
15 |
200A
|
15
|
5
|
|
4010A
|
25
|
10
|
||
|
600A
|
50
|
14
|
||
|
1250A
|
80
|
21.5
|
||
|
GW4-35
|
35
|
400A
|
30
|
10
|
|
GW4-35D
|
600A
|
50
|
14
|
|
|
GW4-10ⅢD带（W）
防污型 |
630A
|
56
|
15
|
|
|
1000A
|
80
|
21.5
|
||
|
1250A
|
90
|
23
|
||
|
2000A
|
104
|
45
|
||
|
GW4-60
|
60
|
600A
|
50
|
14
|
|
GW4-60D
|
1000A
|
80
|
21.5
|
|
|
GW4-110
|
110
|
600A
|
50
|
14
|
|
GW4-110D
|
1000A
|
80
|
21.5
|
|
|
GW4-220
|
220
|
630A
|
50
|
14
|
|
GW4-220D
|
1250A
|
80
|
21.5
|
三、产品用途及适用范围
1、GW4系列户外隔离开关适用于装置在户外高压配电设备线路上，供线路在有电压，无负载时做分合操动之用。
2、隔离开关适用于：
（1）海拔不超过1000米；
（2）周围介质温度不高于+40℃及不低于-30℃ 。注：海拔高度及周围介质温度不能满足上述条件时，可按GB311-64国家标准规定要求，使用此种隔离开关。
3、隔离开关不适用于：
（1）有导电起化学作用气体，蒸气作用的场所；
（2）有大量尘埃聚集的场所；
（3）有火灾及爆炸危险的地方；
（4）有剧烈震动或冲动的场所（如在电镐、挖土机旁等）。
四、结构简介
GW4系列隔离开关是一种双柱式隔离开关，它是单极型。当三极使用时，极间用带轴机械连接起来、三极同步使用。
GW4系列隔离开关由底座，绝缘支柱及导电部分组成。
GW4系列隔离开关每极有两个瓷柱，分别装在底座两端轴承上，以交叉连杆连接（GW4系列隔离开关只有一个瓷柱装在底座一端轴承上，另一个瓷柱固定在底座的另一端）可以水平旋转。
GW4系列隔离开关导电闸刀分成两半，分别固定在两个瓷柱的顶上，作水平分合闸、触头接触地方是在两个瓷柱的中间，用操动机构一个瓷柱及导电体转动9，另一个瓷柱及导电体也由连杆转动9，（GW4系列隔离开关当操动机构操动时，只有装在底座轴承上一端的瓷柱及导电体转动9，另一端固定），于是闸刀便向同一侧方向断开或闭合。
GW4-10系列隔离开关配用CS11-I型手力操动机构操动。
GW4-15系列隔离开关配用CS11-I型手力操动机构操动。
GW4-35系列隔离开关配用CS11或CS型手力操动机构操动。
GW4-35D系列隔离开关配用CS8-6D或CS15-D型手力操动机构操动。
GJ2-XG型电动机机构图；
GJ5-XG型电动机机构图；
CS17-G人力操动机构（不带电气元件）结构示意图；
CS17-G人力操动机构（电磁锁）结构示意图；
CS17-G人力操动机构（带辅助开关）结构示意图；
CS14-G人力操动机构（不带电磁锁）结构示意图；
CS14-G人力操动机构（带电磁锁）结构示意图；
五、安装说明
1、安装前打开木箱，按照“国家标准”检查产品，备件及随附的产品使用说明书，然后清除零件上的尘埃、污物、仔细擦瓷柱、接地螺钉及螺孔之表面，检查所有罗钉是紧固，最后在所有导体的可动动接触部份涂上一层工业凡士林油。
2、隔离开关应水平安装于铁架或其他支持物上，操作机构装于隔离开关之下方。
