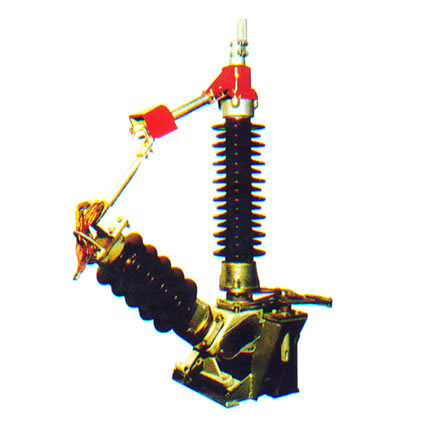

GW13型中性点户外高压隔离开关

浏览次数:2272      发布时间:1970-01-01 08:00:00



◎概述

GW13 系列中性点隔离开关是在无载荷情况下,分何变压器中性点联线之用,在闸刀处于正常分闸位置时,可提
供一个符合安全要求的绝缘距离.操动机构输出轴可作180度水平旋转,操作机构上的定位装置能保证触头与静
触头处于正确位置或分断位置.本中性点隔离开关满足GB1985《交流高压隔离开关和接地开关》及IEC-129
(1984)标准要求。它性能可靠、运行安全、结构简单、安装调整方便。广泛使用于63KV-110KV变电站。

特点
1、改进了轴承转盘结构,使轴承座实现了防水功能。且配有注油孔、调整螺钉,开关的整体性强且维护更
加简单、方便。
2、导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺,另外触指与触指座之间加装软连接,使产品
的主回路电阻比采用螺钉连接的大幅减小,从而减少触头在运行中的发热问题。接地导杆采用导电性能优良
的铝合金,触头部分采用铜铸件,导电杆与底座连接处及接地触指与触指座之间均加装软连接,因此接地回
路的导电性能大大的增强。
3、导电外露部分均采用紫铜镀银的表面处理工艺,镀银处理,表面光洁、美观、抗腐蚀能力强、持久耐用。
4、改进轴与孔配合方式:铁与铜配合改为铜与铜配合或不锈钢与铜配合,解决了在户外长期使用出现的咬死
现象。外露标准件采用不锈钢;金属件采用热镀锌处理,开关的耐腐蚀能力更强。



◎主要技术参数

  单位 GW13-72.5 GW13-126
额定电压 KV 72.5 126
额定电流 A 630 630
额定短时耐受电流4s KA 20 20
额定峰值耐受电流 KA 50 50
1min工频耐压(有效值) KVs 140 230
雷电冲击耐压(峰值) KV 325 450
机械寿命 2000 2000
分闸后最小绝缘间隙 mm >675 >1050
主回路电阻
μΩ
<180 <200
配用机构 ? GS17或GJ6、CK7、CS14
单极重 kg 160 200

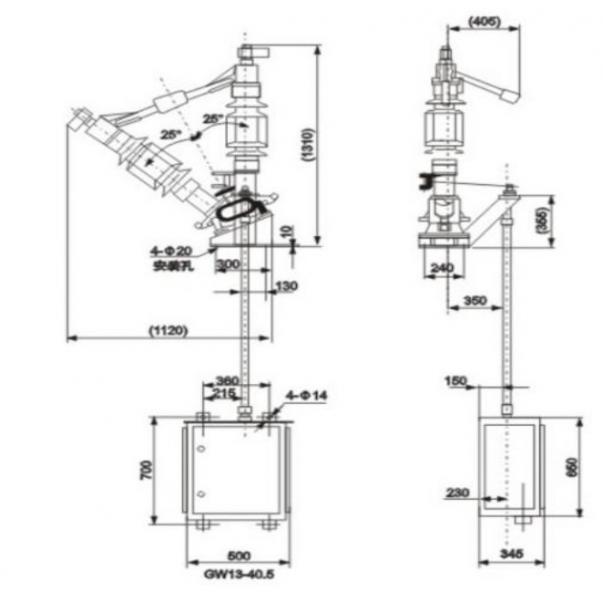

◎外形安装尺寸
