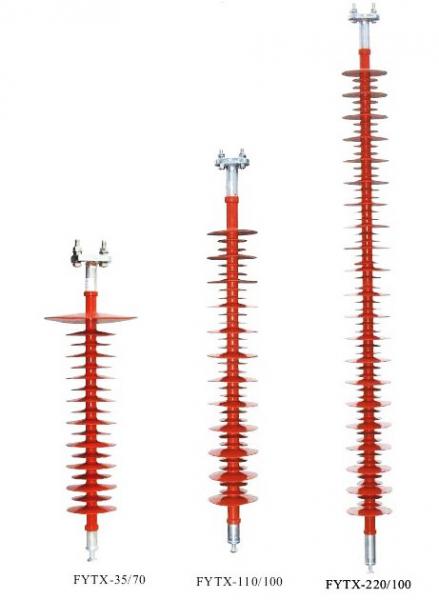

防风偏跳线复合绝缘子
浏览次数：3611 发布时间：1970-01-01 08:00:00
络现象，特别是像大（外）转角耐张铁塔跳线在大风等恶劣气象条件下不能保证跳线距塔身的安全距离，
易造成风偏跳闪故障，严重影响系统运行。此前电力部门也采取了如加装重锤、改变串型等措施，效果
不是很好。防风偏跳线绝缘子也叫防风偏硬跳线复合绝缘子。其机械支撑选用较粗的环氧玻璃纤维引拔
棒，钢性固定在线路铁塔上，利用环氧玻璃纤维引拔棒特有的刚柔特性，减小瞬时风偏所产生的大力矩，
阻尼、抑制风偏能力，承受风偏摆动，保证了防风偏跳线复合绝缘子承受抗拉伸及弯曲负荷，从而避免
了风偏跳线闪络现象。通过运行经验表明，防风偏跳线绝缘子具有优良的防污闪、防风偏性能，可以有
效地解决台风、暴风等造成的跳线风偏闪络问题。
防风偏跳线绝缘子与铁塔横担的联接采用T型联接（垂直T型双孔联接）或D型联接（侧面单孔联接）
供用户选择。 防风偏跳线绝缘子可以方便的替换现运行中的跳线绝缘子（瓷绝缘子或玻璃绝缘子）。此
外防风偏跳线绝缘子的尺寸及联接金具的方式也可以依照客户的要求进行加工。
◆ 产品型号说明
F YTX — □ / □ - TG
| | | |___________ 联接方式：T—垂直双孔联接，D—侧面单孔联接。G—高原型
| | |________________ 额定拉伸负荷（kN）
| |_______________________ 额定电压（kV）
|____________________________ _ 防风偏跳线复合绝缘子
◆ 技术参数表
|
规格型号
|
额 定
电 压
kV
|
额 定
拉 伸
负 荷
kN
|
额 定
弯 曲
负 荷
kN
|
结构高度
mm
|
绝缘
距离
mm
|
最小公
称爬电
距 离
mm
|
雷电全波
冲击耐受
电 压
kVp
|
1min工频
湿 耐 受
电 压
kV
|
均压环
直 径
mm
|
|
FYTX-35/100-T
|
35
|
100
|
0.8
|
746±10
|
532
|
1534
|
230
|
95
|
Ф250
|
|
FYTX-35/100-D
|
35
|
100
|
0.8
|
755±10
|
532
|
1534
|
230
|
95
|
Ф250
|
|
FYTX-66/100-T
|
66
|
100
|
0.8
|
979±10
|
763
|
2304
|
410
|
185
|
Ф300
|
|
FYTX-66/100-D
|
66
|
100
|
0.8
|
988±10
|
763
|
2304
|
410
|
185
|
Ф300
|
|
FYTX -110/100-T
|
110
|
100
|
1.0
|
1328±15
|
1112
|
3450
|
550
|
230
|
Ф350
|
|
FYTX -110/100-D
|
110
|
100
|
1.0
|
1337±15
|
1112
|
3450
|
550
|
230
|
Ф350
|
|
FYTX -110/100-TG
|
110
|
100
|
1.0
|
1676±15
|
1460
|
4568
|
550
|
230
|
Ф350
|
|
FYTX -110/100-DG
|
110
|
100
|
1.0
|
1685±15
|
1460
|
4568
|
550
|
230
|
Ф350
|
|
FYTX -220/100-T
|
220
|
100
|
0.8
|
2298±15
|
2082
|
6750
|
1000
|
395
|
Ф350
|
|
FYTX -220/100-D
|
220
|
100
|
0.8
|
2307±15
|
2082
|
6750
|
1000
|
395
|
Ф350
|
