(H)RW5型跌落式熔断器

浏览次数：2767 发布时间：2012-04-27 15:56:50

1、用途
跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器，它装配在配电变压器高压侧或配电
线支干线路上，作输电线路、电力变压器过载和短路保护及分合额定负荷电流之用。
2、结构简介
跌落式熔断器由绝缘支架和熔丝管两大部分组成，静触头安装在绝缘支架的两端，动触头安装
在熔丝管的两端，熔丝管由内层的消弧管和外层环氧玻璃管组成。拉负荷跌落式熔断器增加弹
性辅助头及灭弧罩，用以分、合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧
后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧
灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。
熔丝熔断后，下部动触头失去张力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开
断位置。当需要要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝
缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同
时灭弧罩产生气体，在电流过零时，将电弧熄灭。

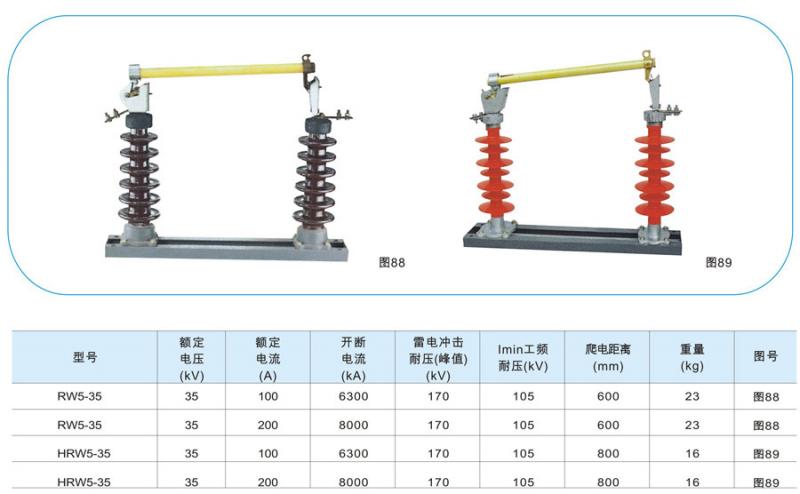

3、型号说明
产品性能符合GB15166.3-94国家标准和IEC282-2国际标准。
5、使用条件
1、环境温度：-40℃～40℃；　
2、海拔不超过1000m；
3、风速不大于35m/s；
4、地震烈度不超过8度；
5、熔断器不适用于下述场所：
a、有燃烧或爆炸危险的场所；
b、有剧烈震动或冲击的场所；
c、有异电化学气体作用及严重空气污秽，盐雾地区。
6、订货须知
1、产品型号、名称、额定电压、额定电流、额定开断电流；　
2、环境要求（防污型、高原型）；
3、特殊要求可与制造厂商协商。
