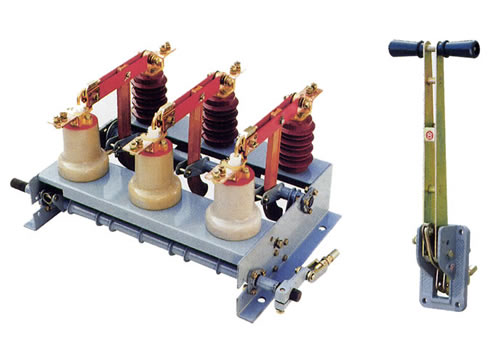

FN3-12系列户内高压负荷开关
|
|
◎概述 |
|
FN3-10(R)型户内交流高压负荷开关系三相交流50Hz的高压开关设备,用于额定电压为10KV的电力系统中,作为正常情况下分,合电路之用.负荷开关带有RN型高压熔断器,可开断短路电流,作为过载与短路之用. |
|
◎结构简介 |
|
负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成.底架由钢板焊接而成,并装有传动机构.闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头.灭弧装置与装置及喷嘴构成.在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作. |
|
◎主要技术参数 |
|
额定电压(KV) |
额定电流(A) |
额定开断电流(KA) |
额定峰值耐受电流(KA) |
额定短时耐受电流(KA)
|
额定短路持续时间(S) |
重量(KG) |
|
cosφ=0.15 |
cosφ=0.17 |
|
10 |
400 |
8.5 |
1.45 |
25 |
8.5 |
5 |
50 |
|
|

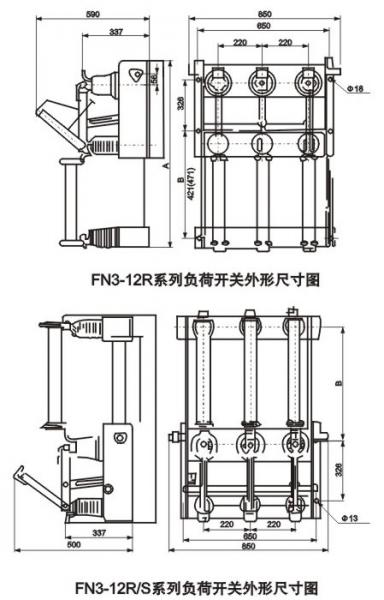

◎外形安装尺寸 |
|
